Asta de bandera - fibra de vidrio

Mástil cónico de poliéster con montante giratorio. El mástil con pluma giratoria es ideal para cambiar tus banderas con regularidad y facilidad. Tiene un contrapeso para una visibilidad óptima de tu bandera y un dispositivo antirrobo.

En esta versión, la cuerda de la bandera está dentro del mástil y la cornamusa se bloquea con una llave.
Así se evita el robo de banderas y se elimina el ruido del aleteo de la driza en el mástil.

Los mástiles de fibra de vidrio están hechos de un único elemento (tubo) con forma cónica que se estrecha en la parte superior.
Los mástiles se fijan a una base de hormigón mediante una bisagra de montaje.
La fijación mediante bisagra facilita el montaje y permite tumbar el mástil, por ejemplo durante el mantenimiento.
Un sistema de tornillos permite ajustar con precisión la posición vertical.

Conjunto completo formado por :

banderas blancas de fibra de vidrio (disponibles en todos los colores RAL bajo pedido)
pomo - blanco (pomo opcional en forma de "cebolla") - Posición 1
Cabezal giratorio ^360o - blanco - Posición 7
anillo de fijación (x5) - Posición 2
contrapeso (x1) - Posición 3
driza situada en el interior del mástil - Posición 4
giratorio - Posición 5
carcasa antirrobo con llave para cala interna o manivela - Posición 6
Montante giratorio - Posición 8
soporte de bisagra (pie+anclaje)

¿Por qué elegir un mástil con soporte?

La ventaja del asta con horca es que la bandera siempre está visible, incluso cuando no hay viento. El asta garantiza que la bandera esté siempre tensa y, por tanto, bien visible. Con un asta estándar, tu bandera será menos visible con poco viento.

Especificaciones técnicas de los mástiles verticales

Hauteur [m]	6	7	8	9	10	11	12
Nombre de segments [pièces] ^*	1	1	1	1	1	1	1
Diamètre à la base [mm]	115	115	115	115	145	145	145
Diamètre en tête [mm]	65	65	65	65	65	65	65
Poids net sans accessoires [kg]	10,8	14,2	15,2	19,9	21,8	25,6	29,4
Dimensions recommandées du drapeau [m x m]	1,0 x 1,5	1,2 x 1,8	1,5 x 2,25	1,75 x 2,5	2,0 x 3,0	2,0 x 3,0	2,0 x 3,0

* Los mástiles de fibra de vidrio están hechos de un solo componente (tubo), que se estrecha en la parte superior.

Pomos disponibles para mástiles

Pomo de mástil tipo I – estándar
pomo blanco

Pomo del mástil tipo II – opcional
pomo plateado – aluminio

Pomo de mástil tipo III – opcional
Pomo dorado – latón

Fijar e izar banderas

– brazo horizontal
– contrapeso
– collares

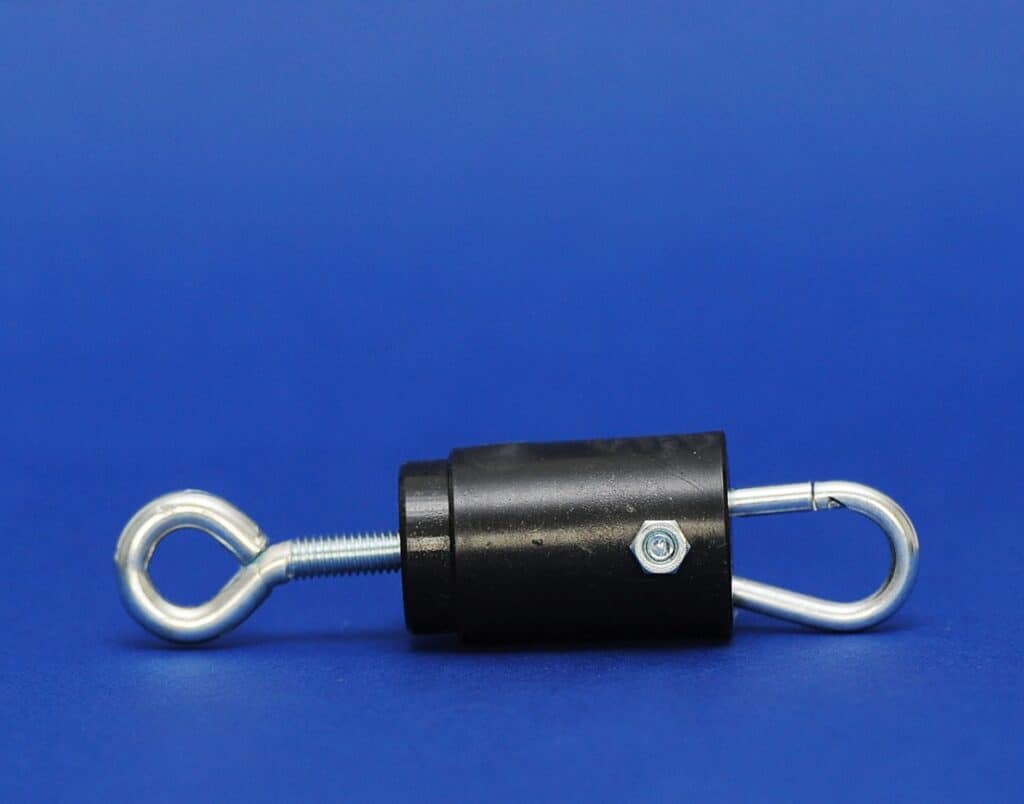

– emerillón
– cerradura y llave

Para ayudarte a entender exactamente qué tipos de mástil vendemos, hemos elaborado una tabla que muestra las similitudes y diferencias entre ellos.

Type mât drapeau / Caractéristique	Platine basculante	Bras horizontal	Drisse	Serrure et clé
standard			drisse extérieur
standard antivol			drisse intérieur
à potence
à potence ascensionnelle			drisse intérieur
* “À potence” et “À potence ascensionnelle” – le drapeau est visible et sans vent (grâce au bras rotatif horizontal). ** Le type “à potence” n’est pas équipé avec drisse. Pour changer le drapeau doit abaisser le mât. Les modèles “Standard antivol” et “À potence ascensionnelle” peuvent être équipés en option de treuil pour lever et abaisser le drapeau.

Cimentación. Placa basculante para fijar al suelo (tornillos de anclaje y tuercas y pernos suministrados).

Instrucciones para crear una base para una plataforma basculante

Estas instrucciones son directrices para la fabricación de una cimentación y deben tratarse como información. Para el diseño final de la cimentación, consulta a un arquitecto e ingeniero civil local que esté familiarizado con el terreno y las características climáticas específicas del lugar donde se construirá la cimentación.
La información presentada en estas instrucciones puede estar sujeta a modificaciones técnicas sin previo aviso.

Figura 1 – Excava una fosa con las siguientes dimensiones:
– para una altura de mástil de 6m – dimensiones de la fosa Φ40cm x H = 100cm
– para una altura de mástil de 8m – dimensiones de la fosa Φ45cm x H = 100cm
– para una altura de mástil de 10m – dimensiones de la fosa Φ50cm x H = 120cm
– para una altura de mástil de 12m – dimensiones de la fosa Φ60cm x H = 120cm

Figura 2 – Vierte unos 5 cm de grava en el fondo de la fosa

Figura 3 – Coloca los anclajes de cimentación y la zapata metálica aproximadamente 2 cm por encima de la fosa. Rellena la fosa con hormigón.

Figura 4 – Después de unos 7 días decofractada.

Figura 5 – Coloca el clavo en la placa basculante, levanta el mástil y aprieta los tornillos.
Figura 6 – Ajusta los tornillos para colocar perfectamente el mástil.

En el lugar donde se erigen los postes, debe reducirse al mínimo la posibilidad de colisión con vehículos. Para ello, el poste debe estar enmascarado por un marco de seguridad a una altura que ofrezca protección contra los vehículos.
Los mástiles deben ser erigidos por al menos dos personas.

Instrucciones de montaje/mantenimiento del mástil

Las banderas están diseñadas para exhibir banderas nacionales, de organizaciones, de empresas, publicitarias y de otro tipo.
Las astas de bandera pueden ser de una sola pieza o recortadas. Pueden ser de aluminio o fibra de vidrio.
El mástil puede instalarse: en una cimentación de hormigón o en un manguito de mástil
Las banderas pueden tener entre 6 y 12 metros de altura. Las banderas deben instalarse y utilizarse de forma que no pongan en peligro a personas o bienes.
Al guardar la bandera, deben comprobarse todos sus componentes y el método adecuado de fijación. Las operaciones de mantenimiento o reparación, relacionadas con el cambio de accesorios, que requieran la instalación del mástil de la bandera deben realizarse en condiciones de máxima seguridad y con la presencia de al menos tres personas.

ADVERTENCIA

– En caso de vientos fuertes superiores a 40 km/h, se recomienda bajar la bandera a la mitad de la altura del mástil.
– En caso de aviso de tormenta o de vientos superiores a 60 km/h, la bandera debe retirarse inmediatamente del mástil.

Para comprender exactamente las condiciones en las que debe arriarse la bandera o plegarse el mástil (para la versión «con asta»), adjuntamos una tabla informativa relativa a la velocidad del viento. Para conocer la velocidad exacta del viento, consulta la «Previsión meteorológica» específica de la zona en la que se erigen los mástiles.
La escala de Beaufort es una medida empírica de la velocidad media del viento durante un periodo de diez minutos, con 13 grados (de 0 a 12).

Force	Termes	Vitesse (km/h)	Effets à terre (à 10 m de hauteur, en terrain plat et à découvert)
0	Calme	< 1	La fumée monte verticalement. Les feuilles des arbres ne témoignent aucun mouvement.
1	Très légère brise	1 à 5	La fumée indique la direction du vent. Les girouettes ne s'orientent pas.
2	Légère brise	6 à 11	On sent le vent sur le visage. Les feuilles s'agitent. Les girouettes s'orientent.
3	Petite brise	12 à 19	Les drapeaux flottent au vent. Les feuilles sont sans cesse en mouvement.
4	Jolie brise	20 à 28	Les poussières s'envolent. Les petites branches plient.
5	Bonne brise	29 à 38	Le tronc des arbustes et arbrisseaux en feuilles balance. La cime de tous les arbres est agitée. Des vaguelettes se forment sur les eaux intérieures.
6	Vent frais	39 à 49	On entend siffler le vent. Les branches de large diamètre s'agitent. Les parapluies sont susceptibles de se retourner.
7	Grand frais	50 à 61	Tous les arbres balancent. La marche contre le vent peut devenir difficile.
8	Coup de vent	62 à 74	Les branches sont susceptibles de casser. La marche contre le vent est très difficile, voire impossible.
9	Fort coup de vent	75 à 88	Le vent peut légèrement endommager les bâtiments : envols de tuiles, d'ardoises, chutes de cheminées.
10	Tempête	89 à 102	Dégâts importants aux bâtiments. Les toits sont susceptibles de s'envoler. Certains arbres sont déracinés.
11	Violente tempête	103 à 117	Ravages étendus et importants.
12	Ouragan ou bombe météorologique au-dessus du 40° parallèle	supérieur à 118	Dégâts très importants de l'ordre de la catastrophe naturelle.
